当地时间周六上午，备受瞩目的苹果iPad平板机才会首先在美国市场上市，相信到时我们会看到详尽的内部结构拆解分析。不过就在周五，美国联邦通讯管理局（FCC）已经公布了iPad的电磁辐射测试报告，其中令人惊喜的已经包含了相当清晰的拆解照片，让我们有机会提前一睹其神秘设计。

FCC的测试报告PDF文档对iPad内部芯片详细信息做了屏蔽处理。不过其加密措施并不高深，简单的PDF文档分析就可以找到这些照片的源文件，揭开所有芯片的奥妙。另外，由于苹果提交FCC测试的肯定是一台工程样机，部分芯片的供应商可能与最终零售产品不同，这些还要有待明天的零售机型拆解确认。

首先是FCC测试外观照片：

iPad背后标识，WiFi版本实际型号为A1219，WiFi+3G 版本则为A1337。

各种测试场景：

下面就是拆解，固定在背盖上的零件中，最惹眼的就是这块巨大的电池。它包括两块锂聚合物电芯，电压3.75V，总容量24.8Wh。要知道，iPhone 3GS的电池容量不过4.51Wh，MacBook Air电池也只不过是40Wh。

横跨电池的标准iPod接口连线。

拆除之后，可见两根WiFi天线

电池全貌，标号：APN: 616-0447，VPN: DAK 120670-01HH00LH

由于iPad背部为整块铝材打造，屏蔽了大部分无线信号，因此WiFi天线必须艰难的寻找开口。图中接近底部边缘的位置就是一处天线，另一处则位于苹果Logo背后（iMac也是如此设计）。

屏幕一侧

屏幕模块型号依稀可辨为LP097X12，显示其为来自LG Display的LED背光IPS液晶面板。

重头戏iPad主板

拆去屏蔽罩后，可见苹果Apple A4处理器，两颗东芝闪存芯片，以及一颗未知用途的Broadcom BCM5973芯片。另外，这里在苹果产品中罕见的使用了大量环氧树脂固定芯片，足见苹果对iPad可靠性的重视。

主板背面，可见PCB制造商标识AT&S。我们之前很少在苹果产品的PCB上看到此类明显标识。

拆去屏蔽罩后，图中红框位置为电池触点。很幸运苹果并未将电池与主板焊死，这意味着第三方提供更换电池服务的难度又降了一层。

上面提到的那条iPod接口信号线，图中红框处实际上就是面板一侧Home按键的触点。

一点空间也不能浪费，这条线背面还隐藏了WiFi和蓝牙模块。

这里没有出现任何与GPS有关的零件。

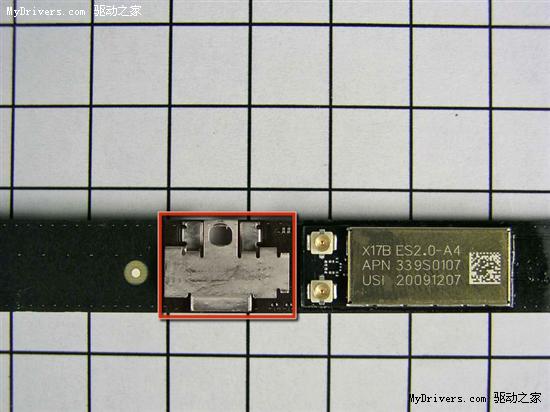

屏蔽罩下的WiFi和蓝牙模块，具体芯片无从识别，但有可能是和三代iPod touch同样的Broadcom BCM4329（iPad支持802.11n，而实际上第三代iPod touch的硬件也有此能力）。

红框标出为这条连线的固定位置。

内置扬声器

根据目前的媒体评测，该喇叭的音量足够，音质尚可，不过由于双声道距离太近，很难有立体声效果。

接下来是WiFi+3G版本，虽然该机要到本月底才会上市。但FCC已经将其报告一同公开。这里就是3G模块的位置：电池上方，主板一侧。

3G模块

背面

开启屏蔽罩，可见英飞凌PMB 8878 X-Gold基带芯片，Skyworks SKY77340功放模块，三颗Triquint功放芯片（TQM616035A、TQM666032B、TQM676031A），一颗英飞凌U6952，以及一颗Numonyx 36MY1EE。左上角的芯片来自Broadcom，不过目前难以辨认。

背面

WiFi+3G版iPad外壳的顶端有一条黑色带，即3G天线，用以传输手机网络信号。红色框中估计为3G模块和主板的固定装置。

除了3G网络，WiFi+3G版还会增加A-GPS定位功能。图中上端屏幕背后金色部分即为GPS天线。而屏幕排线非常类似于苹果Macbook Pro笔记本。
